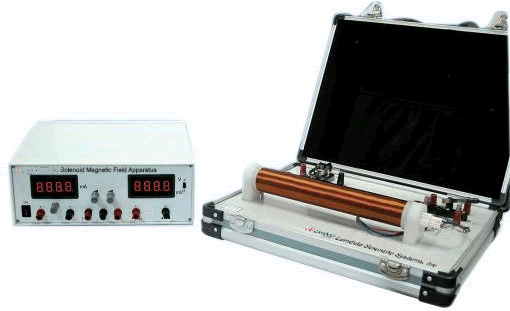

Εκπαιδευτική Συσκευή Μαγνητικού Πεδίου Σωληνοειδούς (solenoid)

Η συσκευή είναι κατάλληλη για τη μέτρηση ασθενούς μαγνητικού πεδίου, δημιουργούμενο από σωληνοειδές. Η μέτρηση γίνεται με τη βοήθεια ενσωματωμένου αισθητήρα Hall.

Εκπαιδευτικές δυνατότητες:

  • Μέτρηση ευαισθησίας αισθητήρα Hall.
  • Εύρεση γραμμικής σχέσης μεταξύ της τάσης εξόδου του αισθητήρα Hall ως προς την ένταση του μαγνητικού πεδίου, εντός του σωληνοειδούς.
  • Εύρεση σχέσης μεταξύ έντασης μαγνητικού πεδίου και θέσης εντός του σωληνοειδούς.
  • Μέτρηση έντασης μαγνητικού πεδίου στα άκρα.
  • Εφαρμογή αρχής αντιστάθμισης σε μετρήσεις μαγνητικού πεδίου.
  • Μέτρηση οριζόντιας συνιστώσας γεωμαγνητικού πεδίου (προαιρετικά).

Τεχνικές Προδιαγραφές

Περιγραφή Προδιαγραφές
Αισθητήρας Hall εύρος μετρήσεων: -67 ~ +67mT, ευαισθησία: 31.3 ± 1.3 V/T
Σωληνοειδές μήκος: 260mm, Din: 25mm, Dout: 45mm, 10 στρώσεις
3000 ± 20 σπείρες, μήκος ομοιόμορφου μαγνητικού πεδίου στο κέντρο: > 100mm
Ψηφιακή πηγή σταθερού ρεύματος 0 ~ 0.5A
Μέτρηση έντασης 3-1/2 ψηφία, εύρος: 0 ~ 0.5A, ανάλυση: 1mA
Βολτόμετρο 4-1/2 ψηφία, εύρος: 0 ~ 20V, ανάλυση: 1 mV ή 0 ~ 2V, ανάλυση: 0.1mV
