Προηγμένο Εκπαιδευτικό Σύστημα Ήπιων Μορφών Ενέργειας

Κατάλληλα μελετημένο για εργαστηριακά πειράματα παραγωγής της ηλεκτρικής ενέργειας, από την ηλιακή, την αιολική, και το υδρογόνο. Αποτελούμενο από ένα κατακόρυφο πάνελ και διάφορες  λειτουργικές μονάδες που μπορούν εύκολα να συνδεθούν και να αφαιρεθούν στην κύρια μονάδα ανάλογα με την πειραματική εργασία που διεξάγεται.
Τα συστήματα διατίθενται μεμονωμένα (ηλιακό σύστημα, αιολικό σύστημα, σύστημα υδρογόνου), είτε με τους εξής συνδυασμούς:

• Ηλιακό – αιολικό
• Ηλιακό – αιολικό – υδρογόνου

Το σύστημα περιλαμβάνει:

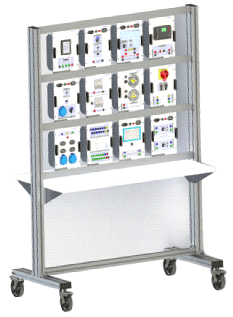

1. Τροχήλατο πάνελ, για την ανάρτηση των μονάδων, με οριζόντια επιφάνεια έδρασης υλικών.
2. Συσσωρευτής, Φορτία με λυχνίες
3. Μονάδα διανομής της ενέργειας
4. Διασύνδεση με Η/Υ και Λογισμικό πρόγραμμα
5. Ψηφιακά όργανα μέτρησης όπως αμπερόμετρο, βολτόμετρο
6. Ιnverter, καθαρού ημιτόνου, με θερμική προστασία και προστασία υπερφόρτωσης, βραχυκυκλώματος και ανάστροφης συνδεσμολογίας.
7. Μονάδα προστασίας από ηλεκτρικό σοκ

1. Ηλιακό σύστημα:


1. Ηλιακό πάνελ, ρυθμιζόμενης γωνίας, αποτελούμενο από 2 πολυκρυσταλλικά πάνελ, επί τροχήλατης βάσεως
2. Μονάδα διόδων
3. Ρυθμιστής ηλιακής φόρτισης
4. Εξομοιωτής ηλιακής ενέργειας
5. Μονάδα ηλεκτρονικών μετρήσεων (V, A, Hz)
6. Ηλεκτρονικό ποτενσιόμετρο, με οθόνη αφής και δυνατότητα σύνδεσης με Η/Υ

2. Αιολικό σύστημα:


1. Ανεμογεννήτρια οριζοντίου άξονα επί τροχήλατης βάσεως
2. Μονάδα προσομοίωσης ανέμου, λειτουργούσα χειροκίνητα μέσω ποτενσιομέτρου ή μέσω Η/Υ,
3. Ποτενσιόμετρο
4. Μονάδα αναλυτή ενέργειας, με δυνατότητα σύνδεσης με Η/Υ

3. Σύστημα υδρογόνου:

1. Μονάδα κυψέλης υδρογόνου
2. Μονάδα ηλεκτρονικών μετρήσεων (V, A, Hz)
