Εκπαιδευτικό Σύστημα Φωτοβολταϊκών

Επιτραπέζιο Σύστημα, αποτελούμενο από ένα σύνολο χωριστών μονάδων, η κάθε μία με τα δικά της χαρακτηριστικά και εξαρτήματα, ώστε να αποτελούν διαδοχική μεταξύ τους λειτουργία, ως μονάδες, αλλά και ως συνόλο, για διάφορους σχηματισμούς λειτουργίας (δηλ. εν σειρά και εν παραλλήλω κ.α.), με σκοπό την διεξαγωγή μιας μεγάλης σειράς πειραμάτων, σχέση εχόντων και με την πράξη.

Το Σύστημα είναι τύπου RACK, η μονάδες του οποίου είναι βυσματούμενες και το όλο σύστημα λειτουργεί τόσο εντός εργαστηρίου όσον και στην ύπαιθρο, με ειδική διευθέτηση και παρελκόμενα μέσα, εξασφαλίζοντας την επαναληπτικότητα των μετρήσεων, ανεξάρτητα των καιρικών συνθηκών (π.χ. με χρήση στοιχείων προσομοιωτή Φ/Β ή και άλλων).

Το Σύστημα (σαν βασική ολοκληρωμένη πειραματική μονάδα) αποτελείται, κυρίως, από τα παρακάτω:

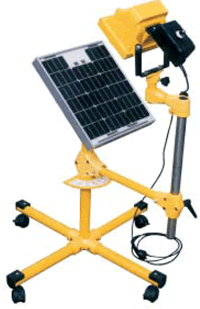

• Προβολέα αλογόνου 500W με Dimmer, για σύνδεση και λειτουργία στο εργαστήριο, επί μονοκρυσταλλικής 10W ή/και πολυκρυσταλλικής 10W ή/και άμορφης 5W Φ/Β μονάδας, με ρύθμιση της οριζόντιας και κάθετης απόστασης και της γωνίας πρόσπτωσης του φωτός, επί τροχήλατης βάσης.
• 4 διατάξεις προσομοίωσης Φ/Β με αντίστοιχο τερματικό πίνακα, περιλαμβάνουσες διόδους, αμπερόμετρα, βολτόμετρα και προστασία υπερτάσεων.
• Ελεγκτή φόρτισης μπαταρίας 12VDC και DC/AC μετατροπέα για παράλληλη λειτουργία ή αυτόνομης τροφοδοσίας γραμμής.
• Διατάξεις φορτίων AC/DC και μπαταρία.
• Μετρητές ηλεκτρικής ενέργειας AC/DC.
• Ηλεκτρικά φορτία μεταβλητών αντιστάσεων.
• Μετρητικά όργανα AC και DC πάνω στις διατάξεις.

Το Σύστημα είναι επεκτάσιμο με σειρά εξαρτημάτων / μονάδων για μελλοντική χρήση και παρέχει δυνατότητα πραγματοποίησης σειράς πειραμάτων, τα παραμετρικά δεδομένα των οποίων δύναται να μεταφέρονται σε Η/Υ για αυτόματη δημιουργία γραφικών παραστάσεων των μετρούμενων τιμών και αποθήκευση δεδομένων.

Προαιρετικά: μονάδα πολυκρυσταλλικού Φ/Β 56W εξωτερικής χρήσης, επί τροχήλατης βάσης, με ρυθμιζόμενη γωνία πρόσπτωσης του ηλιακού φωτός.
