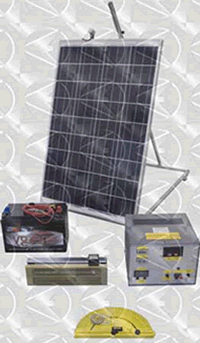

Εκπαιδευτική Συσκευή Φωτοβολταϊκών

Αυτοματοποιημένο και διευθετημένο σε βάση μεταβαλλόμενης κλίσης, για τη μέτρηση της προσπίπτουσας ακτινοβολίας και σύγκρισή της με την παραγόμενη ηλεκτρική ενέργεια.

Εφοδιασμένο με σειρά μετρητικών οργάνων ακριβείας για τη διερευνητική μελέτη τόσον της επί μέρους απόδοσής του, υπό διάφορες συνθήκες λειτουργίας, όσον και της συνολικής συμπεριφοράς και απόδοσης υπό συνθήκες πλήρους φορτίου.

Το σύστημα είναι εφοδιασμένο με μετρητή ηλιακής ενέργειας (ηλιόμετρο) ακριβείας και με σειρά συνεργαζόμενων μονάδων και συσκευών, για τον επιδιωκόμενο αντικειμενικό σκοπό, όπως:

• Μονάδα πάνελ (0.6m2), υψηλής ποιότητας στοιχείων 80W/12V, με δυνατότητα προαιρετικής επέκτασής του μέχρι τεσσάρων (4) πάνελ/μονάδα.
• Μονάδα μετρητικών οργάνων ελέγχου και λειτουργίας περιέχουσα συσσωρευτή 110Ah, ελεγκτή φορτίου, σύστημα φορτίου του πάνελ, όργανα μετρήσεων θερμοκρασίας και ισχύος και διατάξεως ασφάλειας διακοπής λειτουργίας του όλου συστήματος.
• Μονάδα ηλιακού προσομοιωτή, συνδεόμενη με το πάνελ, για προσομοίωση της προσπίπτουσας ηλιακής ακτινοβολίας.
• Μονοφασικό Inverter, για παροχή μονοφασικού Ε.Ρ. σε πηγή κατανάλωσης από το σύστημα πάνελ/συσσωρευτή.
• Συσκευή αντλίας νερού για χρήση από το σύστημα Φ/Β.
• Αναβαθμισμένη μονάδα απόκτησης δεδομένων, με Data-Logger και  ειδικό λογισμικό, δυνατοτήτων παροχής, σε σπουδαστές/χρήστες, πλήρους ανάλυσης των πειραματικών δεδομένων, υπολογισμού και γραφημάτων για περαιτέρω διεργασιακή διερεύνηση του όλου συστήματος.
