Εκπαιδευτικός Αεριοστρόβιλος

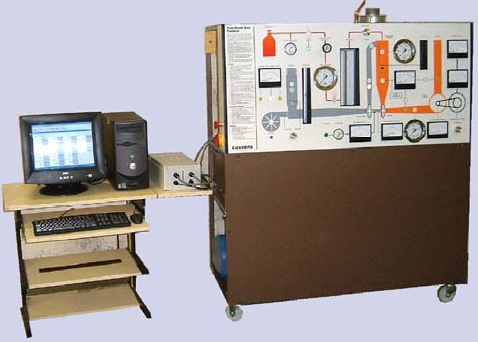

Επιδαπέδιου τροχήλατου τύπου, στιβαρής κατασκευής επί χαλύβδινου σκελετού, όπου στην πρόσοψη έχει πίνακα μιμικού διαγράμματος των λειτουργικών διεργασιών της μονάδας, μετά των συσκευών και εξαρτημάτων, όπως θάλαμο καύσης, στροβιλοφυσητήρα, στρόβιλο σχύος και εναλλακτήρα με αντιστάσεις φορτίου κ.α.

Η μονάδα, κυρίως, αποτελείται από:

  • Στρόβιλο ισχύος, ταχύτητας 2000-23000rpm, συνδεόμενο σε τριφασικό εναλλακτήρα (1kW/3000rpm) με ανορθωτή
  • Σύστημα στροβιλοφυσητήρα, 3000-50000rpm, με λόγο συμπίεσης 2:1
  • Θάλαμο καύσης προπανίου/βουτανίου, από εξωτερική πηγή
  • Εναυστήρα-Βαλβίδα ρύθμισης της ροής του αερίου
  • Βοηθητικό ηλεκτροανεμιστήρα έναρξης.
  • Αντλία ελαίου-φίλτρο ελαίου-δεξαμενή ελαίου 20l
  • Εναλλάκτη θερμότητας νερού/ελαίου
  • Ψηφιακό αμπερόμετρο και βολτόμετρο
  • Δύο (2) ψηφιακούς μετρητές στροφών (rpm)
  • Πέντε (5) μετρητές πίεσης – ένα (1) μετρητή αερίου
  • Ένα (1) μανόμετρο τύπου "U" για μέτρηση της ροής αέρα.
  • Έξι (6) ψηφιακούς αισθητήρες θερμοκρασίας
  • Μετρητή ελέγχου πίεσης ελαιολιπάνσεως
  • Διάφορά άλλα όργανα και εξαρτήματα

Οι πειραματικές παράμετροι λαμβάνονται σε σύστημα απόκτησης δεδομένων μέσω κατάλληλου λογισμικού προγράμματος.
