Εκπαιδευτικό σύστημα πλαστικών οπτικών ινών

Γενική περιγραφή
Η εκπαιδευτική συσκευή οπτικών ινών αποτελείται από τα απαραίτητα εξαρτήματα και όργανα, όπως:

1. οπτικές ίνες (ειδικά επεξεργασμένου πλαστικού προϊόντος)
2. ηλεκτρονικά ελέγχου (διαμορφωτή - πομπό - δέκτη - αποδιαμορφωτή και ενισχυτή ήχου με δύο ηχεία)

Ο προοριζόμενος αντικειμενικός - εκπαιδευτικός σκοπός του συστήματος συνίσταται στις παρακάτω διεργασίες:

1. απογύμνωση της ίνας (μέσω ειδικού, παρεχόμενου εργαλείου)
2. συναρμολόγηση και στίλβωση του συνδετήρα
3. μέτρηση των απωλειών μεταφοράς δεδομένων σε διάφορα μήκη της ίνας
4. συναρμολόγηση - διευθέτηση - πραγματοποίηση (setup) ενός δικάναλου συστήματος μεταφοράς δεδομένων
5. θεματολογία εισαγωγής σε:
• πομπό LED - διαμορφωτή σήματος LED - φωτοανιχνευτή δέκτη - διαχωριστή δέσμης
• διπλής κυματομορφής μεταφοράς δεδομένων

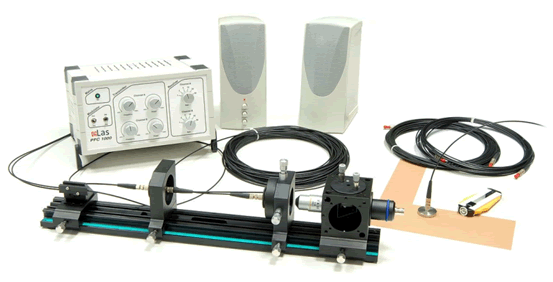

Εξαρτήματα και όργανα (ενδεικτικά), για την πραγματοποίηση του αντικειμενικού εκπαιδευτικού στόχου του συστήματος είναι:

1. επίπεδη, βαθμονομημένη σιδηροτροχιά, 500mm περίπου
2. ρυθμιστής του πομπού LED, με γεννήτρια σημάτων, δέκτη (φωτοδιόδου) και αποδιαμορφωτή
3. ζεύκτης πλαστικών ινών τύπου "Υ", επί φορέα
4. ειδικοί ζεύκτες (FSMA), επί φορέα και με ρύθμιση σε σύστημα αξόνων, ΧΥ
5. σύστημα ζεύκτη με δέσμη διαχωρισμού και ανιχνευτές
6. καλώδια (10m, 20m, 30m), με δύο συνδετήρες (FSMA)
7. ένα ζεύγος στερεοφωνικών μεγαφώνων
8. σειρά εργαλείων για την προπαρασκευή και συναρμολόγηση των συνδετήρων FSMA
9. σειρά των καλωδίων BNC και προσαρμογείς
